A qualidade da montagem de painéis elétricos é a diferença entre uma operação industrial fluida e custos operacionais que consomem margens. Estatísticas mostram que painéis com manutenção inadequada apresentam 62% mais probabilidade de falhar, resultando em paradas que custam entre R$ 50 mil e R$ 500 mil por hora às indústrias brasileiras. Além disso, 82% das empresas já sofreram pelo menos uma parada inesperada, com impactos financeiros devastadores.
Para montar um painel elétrico eficiente, você precisa: (1) entender os componentes e sua função específica, (2) dimensionar corretamente de acordo com a carga operacional, (3) garantir conformidade com NBR 5410 e NR-10, e (4) implementar manutenção preventiva adequada. Essas práticas combinadas reduzem falhas, aumentam a vida útil dos equipamentos em até 40% e geram economia mensurável em consumo de energia elétrica.
Neste guia completo, abordaremos o processo end-to-end de montagem de painéis elétricos, desde o planejamento técnico até a manutenção preventiva. Você aprenderá as melhores práticas adotadas por indústrias líderes, compreenderá as normas vigentes no Brasil e verá como implementar soluções que transformam eficiência operacional em resultado financeiro.
O que é um Painel Elétrico Industrial?
Um painel elétrico industrial é o “coração” do sistema de distribuição e controle de energia de uma planta. Ele funciona como um centralizador que recebe energia da concessionária, distribui-a para diferentes circuitos e máquinas, e protege toda a instalação contra sobrecarga, curtos-circuitos e variações perigosas de tensão.
Função e Importância Operacional
Na prática, o painel elétrico garante que cada máquina, equipamento e setor da fábrica receba exatamente a energia que precisa, no momento certo, com máxima segurança. Um painel bem dimensionado e corretamente montado segundo as normas ABNT e NR-10 permite que a indústria:
- Distribua energia com mínimas perdas (menos de 3% em sistemas otimizados)
- Proteja equipamentos contra falhas e variações de tensão
- Automatize processos críticos com controle preciso
- Facilite manutenção e diagnóstico de problemas
- Reduz consumo de energia em até 25% através de otimizações
O impacto financeiro é direto: indústrias que investem em painéis modernos e eficientes economizam mensalmente valores significativos apenas em conta de energia, além de evitar custo de paradas imprevistas.
Componentes Principais de um Painel Elétrico
Todo painel industrial bem estruturado inclui os seguintes componentes:
| Componente | Função | Crítico para |
|---|---|---|
| Disjuntor Principal | Proteção geral da entrada | Segurança total do painel |
| Barramentos | Distribuição de energia | Eficiência de carga |
| Disjuntores Termomagnéticos | Proteção de circuitos individuais | Proteção de equipamentos |
| Relés de Proteção | Monitoramento e resposta a falhas | Detecção rápida de problemas |
| Inversores de Frequência | Controle de motores AC | Eficiência energética |
| Contactoras | Acionamento de máquinas | Automação do processo |
| Transformadores | Adequação de tensão | Compatibilidade com equipamentos |
| Canaletas e Trilhos DIN | Fixação e organização | Limpeza e manutenção |
| Bornes de Ligação | Conexão de fios e cabos | Segurança elétrica |
Cada um desses componentes contribui para a segurança, eficiência e confiabilidade do sistema. Negligenciar a qualidade de qualquer um deles compromete todo o painel.
Aplicações em Diferentes Segmentos Industriais
A montagem de painéis elétricos é fundamental em praticamente todos os setores industriais:
- Indústria Automotiva: controle de robôs, esteiras, prensas e sistemas de soldagem com precisão milimétrica
- Alimentos e Bebidas: automação de processamento, refrigeração e envase com sincronização crítica
- Química e Petroquímica: controle de reações, bombas e sistemas de pressão com segurança máxima
- Logística e Armazenagem: operação de empilhadeiras automáticas, esteiras rolantes e sistemas de separação
- Papel e Celulose: sincronização de múltiplos motores em processos de alta demanda energética
- Mineração: acionamento de britadores e transportadores com proteção contra sobrecarga
Em cada setor, o painel serve à mesma função essencial: garantir operação segura, eficiente e previsível.
Tipos de Painéis Elétricos e Suas Aplicações Específicas
Não existe um único tipo de painel que atenda a todas as indústrias. Entender as diferenças permite escolher a solução correta para sua necessidade operacional.
Painéis de Distribuição e Sub-distribuição
Os painéis de distribuição são os mais comuns em instalações comerciais, residenciais e industriais. Eles recebem a energia da entrada principal e a distribuem para diversos circuitos menores, cada um protegido por seu próprio disjuntor.
Aplicação Prática: Uma fábrica de componentes plásticos utiliza um painel de distribuição para alimentar três setores diferentes. O painel principal (100A) distribui para: Setor de Injeção (40A), Setor de Acabamento (35A) e Setor Administrativo (25A). Se o setor de injeção sofre sobrecarga, apenas aquele circuito desliga, mantendo os outros operacionais.
Vantagens:
- Segmentação clara de cargas
- Manutenção individualizada simples
- Fácil identificação de problemas
Centro de Controle de Motores (CCM)
O CCM (Centro de Controle de Motores) é um tipo especializado de painel que controla especificamente motores elétricos. Inclui partidas inteligentes, soft-starters e inversores de frequência que otimizam o acionamento de cada motor individualmente.
Impacto Mensurável: Indústrias que implementam CCM inteligente relatam redução de até 30% no consumo de energia apenas no acionamento de motores, além de aumento de segurança dos operadores. Um painel CCM com 10 motores de 15 HP economia automaticamente em picos de corrente de partida, reduzindo stress na rede elétrica.
O que diferencia um CCM: dispositivos de proteção individual, partida suave (soft-start), inversores de frequência, relés de sobrecarga independentes e monitoramento em tempo real.
Painéis de Comando e Controle
Estes painéis coordenam o funcionamento de máquinas e equipamentos automatizados. Incluem CLPs (Controladores Lógicos Programáveis), botões, chaves, indicadores luminosos e interfaces de comunicação.
Aplicação Real: Uma linha de embalagem semiautomática usa um painel de comando para sincronizar alimentação de produtos, fechamento de caixas e aplicação de etiquetas. O operador pressiona um botão, o CLP executa a sequência de 15 passos em ordem, com proteções contra erros.
Processo Completo de Montagem de Painéis Elétricos
A montagem profissional de painéis segue uma metodologia estruturada que minimiza erros e garante conformidade com normas. Explicaremos cada etapa como um guia prático.
Etapa 1: Planejamento e Projeto Técnico
Antes de qualquer componente ser instalado, é essential fazer um projeto eletromecânico completo. Isso inclui:
Cálculo de carga: Analyse toda a demanda elétrica da instalação. Considere:
- Potência de cada equipamento (dados da placa do fabricante)
- Fatores de simultaneidade (nem todas as máquinas operam 100% do tempo)
- Margem para crescimento futuro (recomenda-se 20-30%)
Diagrama unifilar: Representação simplificada que mostra a estrutura geral do painel, entrada principal, circuitos secundários e proteções.
Diagrama trifilar: Detalhamento técnico com todas as conexões, fios, protocolos de comunicação e posição exata de cada componente.
Desenhos dimensionais: Vista frontal, lateral e interna do painel, com posicionamento de componentes e canaletas de ventilação.
Checklist essencial de projeto:
- Cálculo correto de corrente (Ampéres necessários)
- Seleção de disjuntores e fusíveis adequados
- Dimensionamento de condutores (cabos de espessura correta)
- Planejamento de ventilação e dissipação térmica
- Reserva de espaço para expansão (mínimo 20%)
- Conformidade com NBR 5410 (seção 5.2.3 – coordenação de proteção)
Etapa 2: Seleção de Componentes de Qualidade
Componentes de baixa qualidade são a razão número um de falhas prematuras. Na seleção, considere:
Fabricantes confiáveis: Siemens, WEG, Schneider Electric, ABB, General Electric. Esses têm rastreabilidade, certificações e suporte técnico em português.
Especificações técnicas rigorosas: Não confie em “equivalentes”. Cada componente tem características únicas de tempo de resposta, temperatura de operação e durabilidade.
Acabamento e proteção: Componentes devem ter:
- Contatos banhados em ouro ou prata (reduz oxidação)
- Isolamento adequado à temperatura operacional
- Proteção contra umidade e corrosão (especialmente em indústrias próximas ao litoral ou em ambientes úmidos)
Investimento adequado: Pagar R$ 500 mais caro em componentes de qualidade em um painel de R$ 50 mil (1%) pode evitar uma parada de R$ 100 mil. É matemática simples de ROI.
Etapa 3: Montagem Estrutural e Mecânica
O trabalho de montagem exigir ferramental específico e precisão:
Ferramentas essenciais:
- Furadeira e brocas (para fixação de trilhos DIN)
- Alicate rebitador (para fixação de canaletas)
- Trena e esquadro (para alinhamento)
- Chaves de fenda e Phillips (encaixe perfeito)
- Megômetro (teste de isolamento)
Procedimento passo a passo:
- Preparação da placa base: Limpeza, marcação de posições dos trilhos DIN com espaçamento de 24-25 cm entre eles (padrão industrial)
- Fixação de trilhos DIN: Uso de rebites ou parafusos para segurança mecânica absoluta
- Instalação de canaletas: PVC ou metálicas, de forma a permitir circulação de ar e facilitar passagem de fios
- Montagem de barramentos: Fixação dos barramentos (cobre/alumínio) que distribuem a corrente
- Instalação de componentes: Posicionamento em ordem lógica (entrada→proteção principal→proteção secundária→saída)
- Ligação de fios: Uso de fios de bitola correta, terminais apropriados, identificação de cores conforme NBR 5410
Na prática: Uma montagem de painel de distribuição simples (6-8 circuitos) leva entre 16-24 horas de trabalho técnico qualificado. Um painel CCM complexo pode exigir 100+ horas.
Etapa 4: Testes e Validação de Segurança
Antes de energizar, o painel deve passar por testes rigorosos:
Testes obrigatórios:
- Resistência de isolamento (megohmetro): Todos os fios e componentes devem ter resistência ≥ 1 MΩ em relação à terra
- Tensão aplicada (Hi-pot): Aplicação de tensão elevada por alguns segundos para validar isolamento
- Verificações visuais: Ausência de fios soltos, conexões firmes, componentes alinhados
- Teste funcional: Acionamento de disjuntores, contadores, CLPs (sem carga real primeiro)
- Verificação de aterramento: Continuidade do fio terra em todos os circuitos
Protocolo de aceitação: Toda montagem deve gerar um relatório técnico assinado atestando conformidade com NBR 5410 e NR-10. Isso é legal obrigatório no Brasil.
Normas Técnicas que Regulam a Montagem de Painéis Elétricos
Trabalhar sem observar normas é arriscado legal, financeiro e humanitariamente. Conheça as principais:
NBR 5410: Instalações Elétricas de Baixa Tensão
A NBR 5410 é a norma fundamental para todo projeto e montagem de painéis em tensões até 1.000V.
Requisitos principais:
- Dimensionamento correto de condutores (seção em mm² conforme corrente e comprimento)
- Proteção contra choques elétricos diretos e indiretos
- Instalação de dispositivos de proteção diferencial residual (DR)
- Aterramento equipotencial obrigatório
- Segregação de circuitos por tipo de carga (luz, força, informática com separação física)
Impacto prático: Uma indústria que não segue NBR 5410 em sua montagem de painel pode ser autuada pela Vigilância do Trabalho, ter suas operações interditadas, e pagar multas que variam de R$ 1.500 a R$ 180 mil por item de não conformidade.
NR-10: Segurança em Instalações e Serviços com Eletricidade
A NR-10 é regulamentação obrigatória do Ministério do Trabalho que estabelece medidas de segurança específicas:
Requisitos operacionais:
- Painéis devem estar em local de fácil acesso para intervenção
- Espaço mínimo de 1 metro de profundidade frontal para manutenção segura
- Barreiras de proteção contra contato direto com partes energizadas
- Sinalização clara (placas de perigo, cores de identificação)
- Apenas profissionais qualificados ou capacitados podem operar/manter
Compliance financeiro: Empresas com painel que não atende NR-10 enfrentam processos trabalhistas de funcionários acidentados, com indenizações que facilmente ultrapassam R$ 500 mil.
NBR IEC 61439: Conjuntos de Manobra e Controle
Esta norma internacional, adotada como norma brasileira, estabelece requisitos para fabricação e teste de painéis, incluindo:
- Resistência mecânica e térmica
- Capacidade de suportar curtos-circuitos
- Ensaios de tipo (em protótipo) e de rotina (em cada painel produzido)
- Seletividade e coordenação de proteção
Entrega obrigatória: Toda montagem profissional deve incluir certificado de conformidade com NBR IEC 61439, comprovando que o painel passou em ensaios.
Eficiência Energética e Redução de Custos Operacionais
O motivo final para investir em montagem correta é o retorno financeiro mensurável.
Impacto Econômico Direto
Economia em consumo de energia: Um painel mal dimensionado força a rede a trabalhar com perdas. Cada quilowatt-hora perdido em calor desnecessário custa dinheiro. Um painel otimizado reduz essas perdas em até 3-5% da carga total, o que em uma indústria média (500 kWh/dia) significa R$ 1.500-2.500 economizados por mês apenas em energia.
Redução de paradas inesperadas: Uma parada de 1 hora em uma indústria de bens de consumo custa em média R$ 50 mil (perda de produção + horas extras + matéria-prima desperdiçada). A indústria automotiva pode perder até R$ 2 milhões em 1 hora. Manutenção preventiva em painéis bem montados reduz frequência de paradas em até 70%.
Cálculo de ROI prático:
- Investimento em painel bem dimensionado + manutenção: R$ 50 mil (exemplo)
- Economia mensal (energia + redução de paradas): R$ 4.000-6.000
- Payback: 8-12 meses
- Vida útil do painel: 15-20 anos (ganho total superior a R$ 700 mil)
Case Study 1: Indústria de Plásticos
Uma empresa de injeção de plásticos em São Paulo operava com um painel de 20 anos, com múltiplas falhas anuais e consumo elevado.
Situação inicial:
- 4 paradas não programadas por ano (média 6 horas cada)
- Consumo de 12.000 kWh/mês
- Custos: R$ 30 mil/parada + R$ 15 mil/mês energia
Solução implementada: Montagem de novo painel CCM com inversores de frequência e monitoramento digital conforme NBR 5410 e NR-10.
Resultados após 18 meses:
- Paradas reduzidas para 0-1 por ano
- Consumo caiu para 9.500 kWh/mês (redução 21%)
- Economia acumulada: R$ 120 mil em redução de paradas + R$ 36 mil em energia = R$ 156 mil
Case Study 2: Processamento de Alimentos
Um frigorífico enfrentava falhas frequentes no painel de distribuição, comprometendo a cadeia de frio e causando perdas de produtos.
Implementação: Retrofit completo com adequação à NR-10, instalação de UPS (nobreak) para parada controlada e sensores de temperatura no painel.
Resultado: 58% aumento na conformidade de segurança, zero eventos de perda de frio por falha elétrica nos 12 meses seguintes, e investimento recuperado em 14 meses.
Manutenção Preventiva em Painéis Elétricos
Uma montagem excelente só mantém seu valor com manutenção regular.
Intervalos e Programação Recomendados
NBR 5410 e boas práticas estabelecem:
- Inspeção visual: mensalmente (5 minutos)
- Inspeção técnica completa: semestralmente (1-2 horas)
- Termografia infravermelho: anualmente (identifica aquecimentos anormais)
- Teste de isolamento: a cada 2-3 anos
Checklist Técnico de Inspeção Preventiva
Imprima e use este checklist em cada visita:
Inspeção Visual (mensal):
- Ausência de corrosão ou manchas no painel
- Ausência de fios soltos ou terminais desconectados
- Acesso frontal desimpedido
- Ventilação não bloqueada
- Indicadores luminosos funcionando (se houver)
Inspeção Técnica (semestral):
- Teste de resistência de isolamento (megohmetro) ≥ 1 MΩ
- Verificação de aperto de todos os terminais (chave de fenda não deve girar)
- Limpeza interna com ar comprimido (sem umidade)
- Inspeção de contatos em disjuntores (ausência de queimaduras)
- Verificação de temperatura com termômetro infravermelho (máximo 60°C em regime normal)
- Teste funcional de todos os disjuntores (disparo manual suave)
Termografia Anual:
- Identifica pontos quentes que indicam mau contato, sobrecarga localizada ou componente defeituoso
- Custo: R$ 2.000-5.000, mas evita falhas que custariam 10x mais
Benefícios Quantificáveis da Manutenção Preventiva
| Benefício | Magnitude | Fonte |
|---|---|---|
| Redução de falhas | 62% menos falhas em painéis com manutenção | Schneider Electric |
| Vida útil estendida | +40% adicional | Dados indústria |
| Economia de custos | US$ 4 economizados para cada US$ 1 em manutenção preventiva | McKinsey |
| Tempo de reparo | 70% mais rápido quando problema é detectado cedo | ABNT |
Perguntas Frequentes sobre Montagem de Painéis Elétricos
Como calcular a corrente necessária para um painel elétrico?
Identifique a potência (kW) de cada equipamento, some tudo, depois aplique fator de simultaneidade (geralmente 0,8). Corrente em Ampéres = (Potência total em kW × 1.000) ÷ Tensão em volts. Para painel trifásico 380V com 50 kW: (50 × 1.000) ÷ 660 = 75,7 Ampéres. Adicione 20% de margem = 91A. Escolha disjuntor de 100A.
É possível montar um painel elétrico sem contratação de especialista?
Técnicamente possível apenas se você é eletricista qualificado com registro profissional. Legalmente, a NR-10 exige profissional capacitado assinando projeto e execução. Risco financeiro alto: multas de R$ 1.500-180 mil + responsabilidade civil por acidentes. Recomenda-se terceirizar para empresa especializada.
Quanto tempo leva para montar um painel elétrico simples?
Painel de distribuição simples (4-6 circuitos, até 100A): 16-24 horas de trabalho técnico qualificado. CCM com 8-10 motores: 80-120 horas. Painel automatizado complexo: 150+ horas. Não confunda com “rapidez”: monta-se com qualidade, não com pressa.
Qual é o custo médio de uma montagem de painel industrial?
Painel de distribuição simples: R$ 8.000-15.000. Painel CCM intermediário: R$ 40.000-80.000. Painel automatizado complexo: R$ 150.000-500.000+. Variável conforme marca de componentes, complexidade de automação e localização geográfica.
Qual é o diferencial entre painel conforme e painel não conforme a normas?
Painel conforme: Certificado NBR 5410/NR-10, passa em testes de isolamento e segurança, com relatório técnico assinado. Não conforme: Sem documentação, risco de acidentes, interdição regulatória, responsabilidade civil, valor residual zero. Diferença de custo na montagem: ~5-10%, economia em risco: infinita.
Conclusão

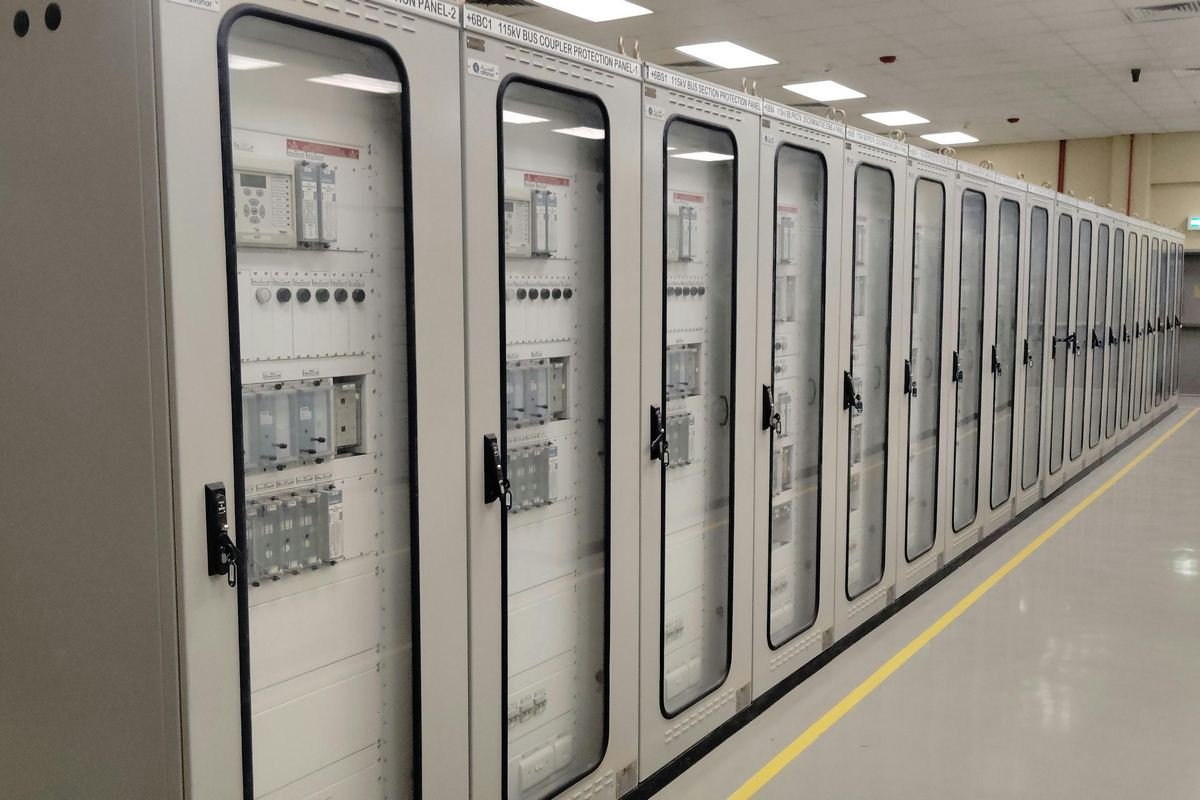

A montagem de painéis elétricos é uma decisão estratégica que impacta diretamente na segurança operacional, eficiência energética e lucratividade de indústrias. Uma montagem correta, conforme NBR 5410 e NR-10, com componentes de qualidade e manutenção preventiva estruturada, garante:
Operações estáveis sem paradas inesperadas que custam dezenas de milhares de reais por hora, consumo de energia otimizado com redução de 20-30% em muitos casos, e conformidade regulatória que protege a empresa de autuações e processos trabalhistas.
Os investimentos em projeto adequado, componentes confiáveis e manutenção preventiva recuperam-se tipicamente em 8-14 meses através da combinação de economia energética e redução de paradas. Além disso, a vida útil do painel estende-se de 10-12 anos (operação negligente) para 15-20 anos (com manutenção).
A Grams Soluções é referência no setor em montagem de painéis elétricos que unem segurança, eficiência e conformidade técnica. Com equipe de engenheiros e eletricistas especializados, projeto eletromecânico personalizado, componentes de fabricantes reconhecidos internacionalmente e documentação completa de conformidade, a empresa transforma painéis em infraestrutura que funciona.
Para proteger sua operação industrial e começar a reduzir custos hoje mesmo, solicite uma avaliação técnica gratuita com especialistas da Grams Soluções. Entre em contato agora mesmo e descubra como otimizar sua distribuição elétrica: visite https://grams.ind.br/ ou fale com um especialista para analisar sua situação específica.
